Teploměr bezdrátový do termoboxu, lednice, udírny, s Wi-Fi, akumulátorem 2500mAh

Detailní popis produktu

Obsahuje wifi modul, akumulátor, interní anténu.

Dosah Wi-Fi až 40m v budově 80m mimo budovu.

Výdrž akumulátoru několik týdnů, nabíjení běžným USB-mini kabelem 2 hodiny, počet nabíjecích cyklů 600.

Kabel s čidlem 1, nebo 3m dlouhý

Čidlo opláštěné kovovým zakončením, takže rychle vede teplo a je možné jej vystavit nepřízni počasí, mrazu, horku, ponořit do kapaliny atd

Možno také použít pro provoz pecí, udíren, a mrazáků

USB konektor slouží jen k napájení a dobíjení z běžné nabíječky na mobil

Měřící rozsah -30 °C až 70 °

Teploměr snímá teplotu každých 1-30 minut

HW:

Červený kolébkový přepínač 1/0 je pro přepnutí režimu odeslání dat na server + spánku a lokálního režimu bez připojení k Internetu.

Modul spí (šetří akumulátor) a po probuzení zasílá data na server = poloha 0.

Modul je v lokálním/konfiguračním režimu = poloha 1.

USB mini konektor - nabíjení akumulátoru.

Při nabíjení nemusí být posuvný přepínač v poloze = ON

Červená LED

• nabíjení akumulátoru (svit slábne při dokončení nabíjení)

Modrá LED (jen u verze s interní anténou)

- rychle bliká = Data jsou přenášena na server (po přenesení modul spí)

- pomalu bliká = lokální režim

Úsporný režim - popis stavu

- četnost aktualizace může být nastavena od 1 do 30 minut maximálně. Čím delší je časový interval (blíže hodnotě 30), tím delší je užívání modulu na 1 nabití. Výchozí hodnota je 30 minut. Aktualizace se přenastaví při každém připojení na server.

- při ztrátě Wi-Fi se každých 5 minut provede kontrola dostupnosti. Modul se vzbudí, zkontroluje konektivitu a opět se na 5 minut uspí. Dojde-li k obnově konektivity, po přenosu dat se uspí na dobu stanovenou serverem.

Pokud bude Wi-Fi router trvale nedostupný, je vhodné modul vypnout posuvným přepínačem do polohy OFF.

SW:

- lokální webová služba přímo v modulu: http://192.168.4.1 nebo vaše IP adresa z domácího routeru po úspěšném připojení.

- Internetový přístup na adrese www.barfcb.com - Tlačítko teplotní moduly

Login = vaše emailová adresa z objednávky

Heslo = výchozí je 123456

Návod k úvodnímu nastavení:

Otevřete kryt krabičky, kolébkový přepínač přepněte do polohy 1 a poté posuvný spínač do polohy ON.

Modrá LED začne pomalu blikat.

Na PC, nebo v chytrém telefonu vyhledejte konfigurační síť wi-fi s názvem = sériové číslo, které je uvedeno na čipu vedle USB konektoru, začíná čísly 866866_ _ _. Heslo je: 19283746.

Vyčkejte na připojení k síti.

Do webového prohlížeče vložte adresu: http://192.168.4.1

Login webového formuláře je sériové číslo modulu 866866_ _ _

Heslo je:   19283746.

Režim s připojením na vaši domácí/firemní síť a do Interneru na server www.barfcb.com

V prohlížeči se zobrazí zelená tabulka s nastavenými parametry. Stiskněte tlačítko v dolní části:

Uvedené údaje o současně uložené síti se odstraní.

Restartuje modul přepnutím ON->OFF->ON posuvného přepínače

Opět se přihlaste na: http://192.168.4.1

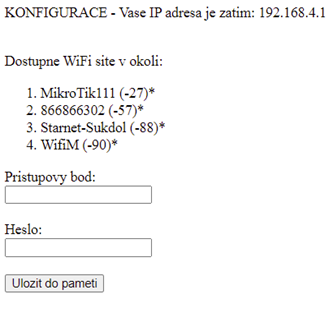

Nyní jsou zobrazeny dostupné WiFi site ve vašem okolí.

Vložte název a heslo vaší sítě a stiskněte Uložit do paměti.

Restartuje modul přepnutím ON->OFF->ON posuvného přepínače

Opět se přihlaste na: http://192.168.4.1

IP adresa bude již zobrazena z vaší domácí sítě. Např.

Pod touto adresou lze modul dohledovat přímo, bez nutnosti se připojovat na Internet (dále viz.Režim AP/přístupový bod bez připojení do domácí sítě resp. Internetu).

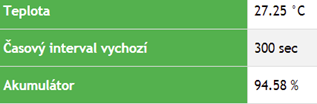

Poskytuje údaje o akumulátoru, intervalu a teplotě.

Stiskem F5 se teplota a stav akumulátoru aktualizuje.

Po přepnutí červeného přepínače do polohy = 0 se lokální režim ukončí a zařízení se přihlásí na Internet. Modrá LED se rychle rozbliká a zahájí se přenos dat. Po přenesení dat se modul uspí na nastavenou dobu. Tento režim umožnuje provoz s akumulátorem na několik týdnů (při intervalu 30 min.).

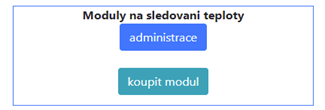

Do webové prohlížeče vložte adresu www.barfcb.com a klikněte na tlačítko Administrace v sekci Moduly na sledování teploty. Vložte přidělený login (emailová adresa) a heslo (výchozí 123456).

Jedním loginem se administrují všechny zakoupené moduly.

V tabulce se zobrazí všechny vaše moduly, stavy teplot, stav komunikace a tlačítka pro zobrazení detailů a nastavení parametrů.

Pozn 1. Lokální a konfigurační síť wi-fi s názvem 866866_ _ _ zmizí z dosahu po 5-ti minutách o zapnutí a zároveň po úspěšném připojení na server. Je to proto, aby se vaše zařízení zbytečně na tuto wifi připojovaly a nezahlcovalo wifi pásmo.

Pozn 2. Při potřebě připojení na jinou wifi, nebo při výměně routeru atp. postupujte od začátku návodu, tzn. zapněte zařízení, připojit se se na 192.168.4.1, vložte jméno a heslo, vymažte stávající síť, resetujte zařízení, vložte 192.168.4.1, vložte novou síť a heslo a restartujte zařízení. Nová síť je připojena.

Režim AP/přístupový bod

Modul je dostupný jako AP/přístupový bod. Nefunguje odesílání emailů. Je zobrazena pouze teplota a stav akumulátoru.

V tomto režimu se konfigurační Wi-Fi s názvem  = sériové číslo ani po 5 min. nevypíná a zůstává trvale viditelná. Akumulátor vydrží na 1 nabití cca 10 hodin provozu. Je to z důvodu, že wifi je energeticky náročný provoz. Modul lze také lokálně provozovat s trvalý napájením z USB, zde je vhodné akumulátor odpojit přepnutím posuvného přepínače do polohy OFF.

Webový server www.barfcb.com

Výchozí heslo je 123456, doporučujeme změnit.

Dashboard

Název zařízení - obecné pojmenování, přenáší se do SMS zprávy a emailu

Sériové číslo - identifikace s číslem v krabičce

Poslední zápis - datum a čas zaslání dat

Stav teploty - indikace je-li v mezích, nebo mimo meze

Komunikace - pokud modul zasílá data bez vynechání < 3 přenosů, je přenos zobrazován jako aktivní. Není-li doručeno 3 a více přenosů, je to hodnoceno jako chyba přenosu.

Rozšířený náhled - po rozkliknutí další detaily modulu

Nastavení - opravy vybraných parametrů (telefon, název, signál....)

Rozšířený náhled

Čas spánku - 1..30 minut, čas probuzení modulu a zaslání dat na server, změna se projeví při dalším přihlášení modulu

Email - pro zasílání alarmů

Telefon - pro zasílání SMS alarmů

Lokální IP adresa - informace o přidělené adrese ve vaší síti

Akumulátor - kondice akumulátoru, pod 20% již doporučujeme opětovně nabít

Poslední kontakt - datum a čas poslední komunikace

Teplota - aktuální měřená teplota při podledním kontaktu

Název WiFi - jméno vašeho přístupového bodu

Signal WiFi - kvalita signálu

Stav teploty - je-li teplota mezi mezemi, je zobrazen údaj teplota v normálu, pokud je pod dolní mezí, nebo nad horní mezí, je zobrazeno Teplota mimo meze

Stav komunikace - pokud je kontaktování severu bez vynechání, nebo s absencí méně než 3 intervalů, je hodnoceno jako OK, při nekontaktování serveru 4 a více intervalů je Porucha

SMS Odorik.cz login -  přihlašovací jméno SMS serveru

SMS Odorik.cz heslo - přihlašovací heslo SMS serveru

Klíč zařízení - párovací řetěžec, stejný je uložen i v modulu.

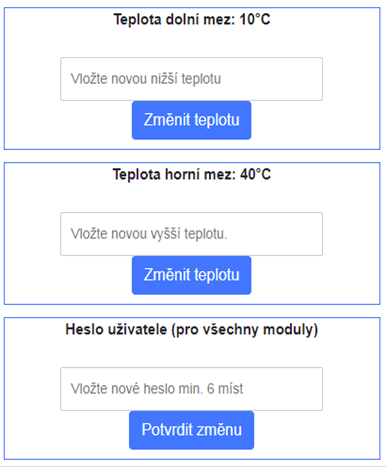

Teplota horní a dolní mez - pásmo, kde se má teplota udržovat, -40 .. 100°C

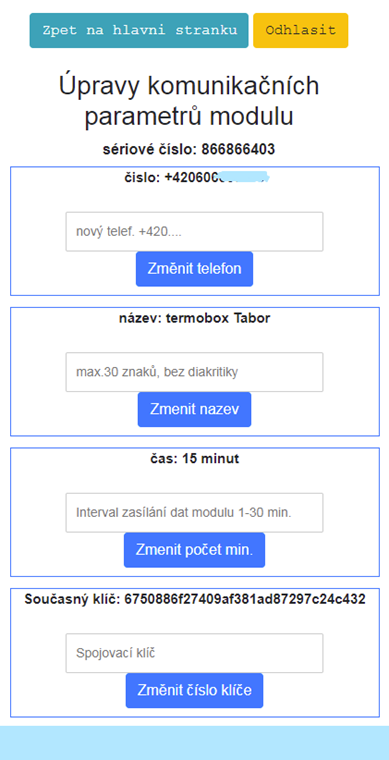

Změnit parametry

Vybrané uvedené parametry lze měnit.
